Beschleunigungsaufnehmer KS 71 mit Zubehör
Accelerometer KS 71 with accessories
Hersteller/Manufacturer: VEB Metra Meß- und Frequenztechnik Radebeul
Baujahr: 1993

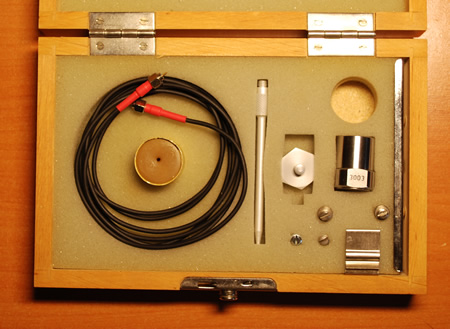

Abb.: Beschleunigungsaufnehmer KS 71
Beschreibung
Der Beschleunigungsaufnehmer KS 71 ist ein piezoelektrischer Scherschwinger mit Konstantstromspeisung. Der Aufnehmer besitzt eine integrierte Elektronik. Er ist ein ICP®-kompatibeler Sensor. Dadurch sind die Kabelkapazität und damit die Kabellänge für den Aufnehmeranschluss unproblematisch. Der Übertragungsfaktor ist mit ca. 25 mV/g relativ groß. Aufnehmer mit Konstantstromspeisung sind unempfindlich gegenüber Umwelteinflüssen. Sie sind ideal geeignet für allgemeine Schwingungsmessungen sowohl im stationären Bereich als auch für den mobilen Einsatz. Der KS 71 ist in einem Edelstahlgehäuse untergebracht. Mit der Gewindebohrung M5 besitzt er eine solide Montagemöglichkeit. Der Kabelanschluss ist radial
Zubehör
1,5 m Anschlusskabel mit Mikrodotstecker
Klebewachs
Isolierflansch
Montageschlüssel für Isolierflansch
Taststab
Kabelabfangvorrichtung
2 x M5 – Gewindebolzen
2 x M5-Adapter mit Flansch
Kennblatt / Aufnehmer – Typenübersicht von 1990
Holzetui
Technische Daten / Technical data
| Spannungsübertragungsfaktor Bua / sensitivity |
24,1 mV/g |
| Querrichtungsfaktor/ Cross-axis sensitivity | < 2,6 % |
| Speisung des Wandlers/ Supply voltage | 15V … 30 V_ |
| Konstantstrom/ Constant current | 4 mA |
| Resonanzfrequenz / Resonance frequency | 28 kHz |
| Untere Grenzfrequenz/ Lower frequency limit | 0,3 Hz |
| Linearer Aussteuerbereich/ | ±3 V |
| Arbeitstemperatur Bereich/ Working range of temperature | – 10°C … +120 °C |
| Maximal zulässige Beschleunigung / Max. acceleration | 10000 m/s-2 |
| Gehäusematerial / Material of the case | Edelstahl /Fine steel |
| Masse / weight | 38 Gramm |
| Befestigungsgewinde / Thread bore | M 5 |
| Kabelanschluss/ cable connection | radial |
Description
The accelerometer KS 71 is a piezoelectric torsion gauge with a constant current supply. The accelerometer has a integrated electronic. It is equated to ICP®- sensors. Thereby capacity and also the length of connected cable are unproblematic details. The sensitivity is relatively big with 25 mV/g. Accelerometers with constant current supply are hardy against influence of environment. The KS 71 is suited very well for vibration measurement as well in stationary as in portable employments. The KS 71 has a fine steel case. The pick-up KS 71 is well to mount because it has a thread bore M5. It has an axial cable connection.
Accessories
1,5 m connection cable with microdot plug
Adhesive wax
Insulating piece
Mounting key for insulating piece
Cable clamp
Touch baton
2 x Thread bolt M 5
2 x Thread bolt M 5 with flange
Technical data sheet and a sheet with a survey of accelerometers from the year 1990
Wooden case
